墙壁开关的发展演变(二):86、118、120型

文章出处:山西森尚配电柜人气:-发表时间:2016-10-20 00:00:00【
摘要 : 86、118、120型开关插座介绍


8
6型墙壁开关插座

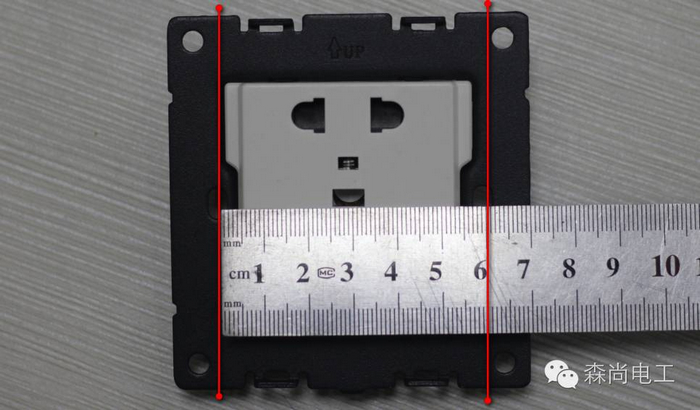

面板尺寸为86mm * 86mm,安装孔距为60mm。


常见的正方形的开关插座即86型。

森尚电工

森尚电工


图例:森尚——灵致系列白色86开关插座



1
18型

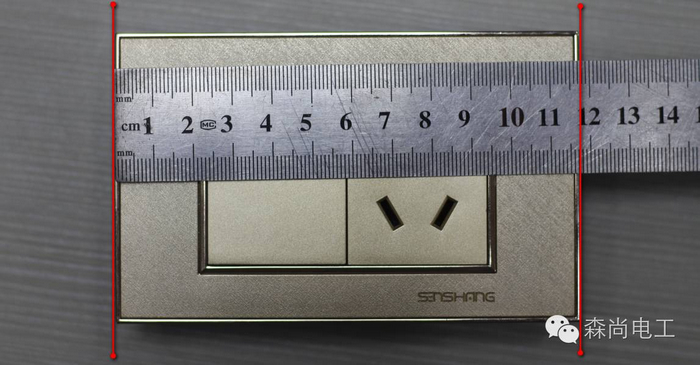

面板尺寸为118mm * 75mm,衍生产品为154mm * 75mm、195mm * 75mm,安装孔距分别为:83.5mm、121mm、160.5mm。


常见的横长方形开关即118型。

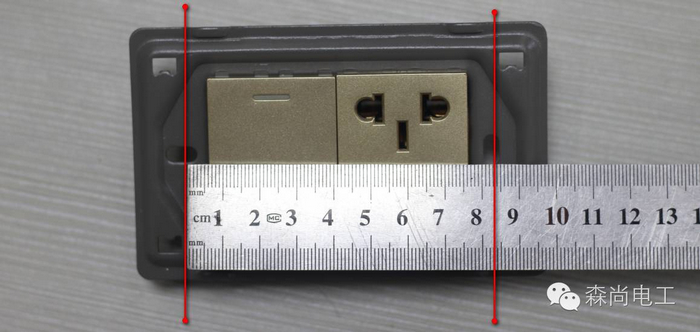

二位面板即118mm*75mm,可以装1个大模块(如大板单控等),或2个小模块(如下图,装了1个单控开关,一个5孔插座,所以这个规格的面板叫二位面板)。


三位面板即154mm*75mm,可以装1个大模块+1个小模块,或3个小模块。


四位面板即195mm*75mm,可以装2个大模块,或1个大模块+2个小模块,或4个小模块。


1个大模块占用2个小模块的位置

常用的大模块有:大板单控(及双控、多控)、连体小三开、门铃开关等。

常用的小模块有:一位单控、连体小二开、三孔(10A及16A),多功能三孔、五孔等。


森尚电工

森尚电工


图例:森尚——雅尊系列金色118开关插座。



1
20型

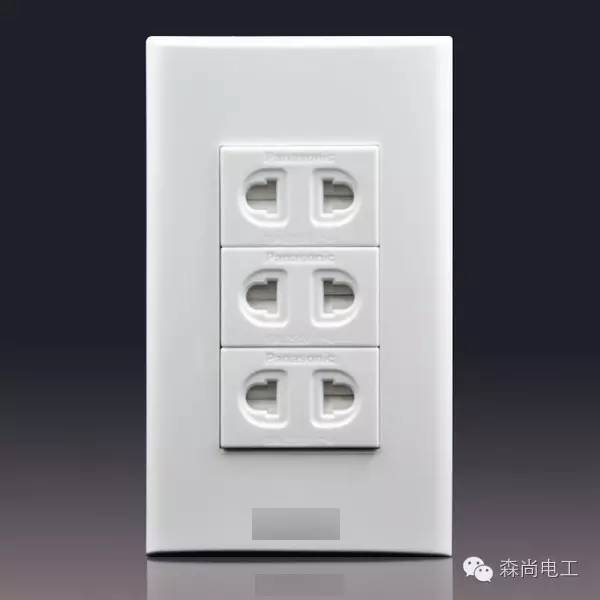

面板尺寸为120mm * 70mm,安装孔距为:83.5mm。

和118型一样是长方形,不过安装是竖起来的。120型北方比较少见,江浙一带会使用这种开关。


森尚电工




118及120型的优点
1. 外观看上去更小巧、秀气,并且灵活多变。
2. 在施工时候运用方便灵活,它可以自由组合各种功能。
比如强弱电的模块,且不怎么费空间,并且在安装时,可以大大的减少墙体开槽的时间与难度。


但是118及120型存在一些缺点,已经受到国家消防安检的排斥和禁止。究竟是哪些缺点?


敬请关注下期内容——墙壁开关的发展演变(三):118及120型为何受到消防安检排斥?
