配电箱配电柜接线图示(四):电机水泵

文章出处:山西森尚配电柜人气:-发表时间:2016-07-18 00:00:00【
摘要 : 配电箱配电柜接线图示(四):电机水泵

配电箱配电柜接线图示(四):电机水泵


电机水泵接线

图一

电机水泵接线

图二

电机水泵接线

图三

电机水泵接线

图四

电机水泵接线

图五

电机水泵接线

图六

电机水泵接线

图七

电机水泵接线

图八

电机水泵接线

启停延时不断循环

电机水泵接线

延时动作

电机水泵接线


电机水泵接线


电机水泵接线


电机水泵接线


电机水泵接线

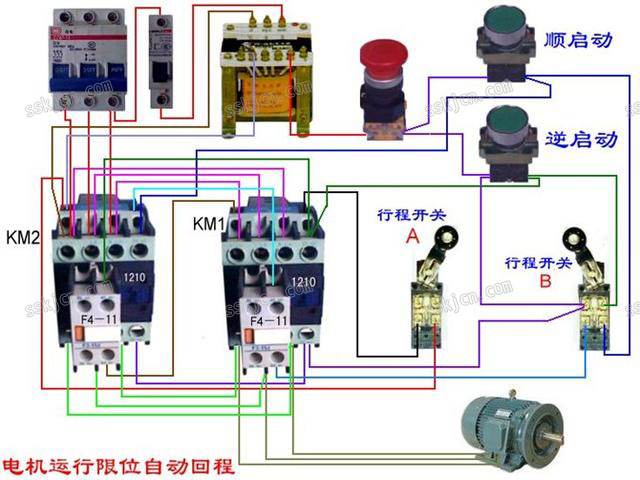

电机运行限位自动回程

电机水泵接线

电机间歇运行

电机水泵接线

电机顺逆转控制

电机水泵接线

脚踏开关控制

电机水泵接线

能耗制动接线图

电机水泵接线

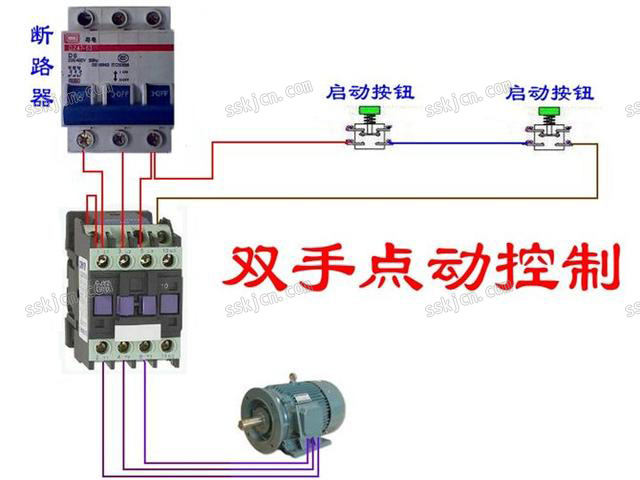

点动控制接线图

电机水泵接线

浮球控制延时断电停机

电机水泵接线

顺逆转控制

电机水泵接线

顺逆转双互锁电路

电机水泵接线

Y/△启动电路

电机水泵接线

气压自动控制电路

电机水泵接线

延时断电停机

电机水泵接线

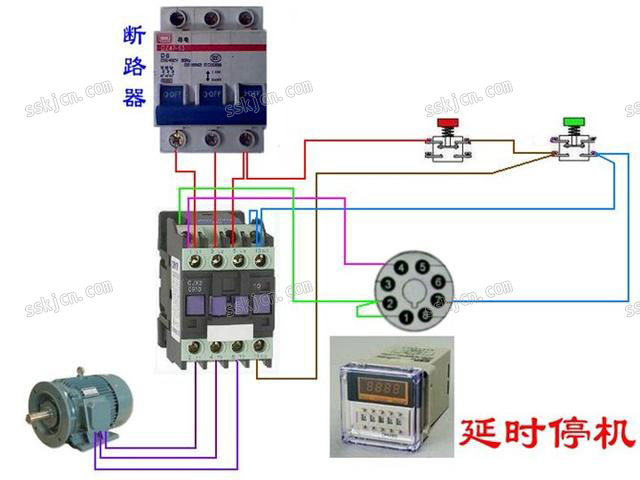

延时停机

电机水泵接线

液位继电器自动控制
