配电箱及墙壁开关安装注意事项

文章出处:山西环宇配电柜人气:-发表时间:2016-06-18 00:00:00【
摘要 : 配电箱及墙壁开关安装注意事项

一、配电箱安装注意事项 1、配电箱箱体严禁用电、气焊开孔或扩孔,不应开长孔,严禁背后开孔,正常情况也不在箱体侧面开孔,箱体开孔应与导管管径适配。 2、箱(盘)内配线应整齐,回路编号齐全,标识正确,箱内导线横平竖直,无绞接现象,导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全。

配电箱

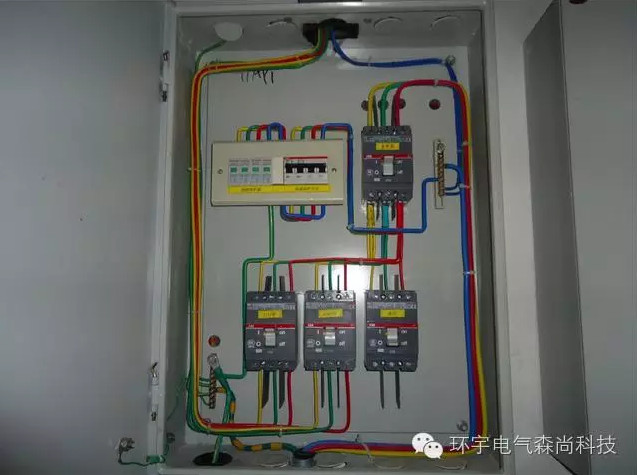

室内照明配电箱安装平正,箱内配线整齐,无绞接现象。

配电箱

导线连接紧密,不伤芯线,不断股 ,用电回路标识清楚。

配电箱

配电箱

目前相对接线较为整齐的配电柜。

配电箱


配电箱内结线基本整洁,导线颜色选择正确,回路编号齐全正确,箱壳箱门接地可靠。

配电箱

配电箱内结线整洁,回路编号齐全正确。

配电箱

配电箱

配电箱接线混乱图例


箱内导线乱接,接线包扎不规范,箱体接地不可靠,存在较大的用电安全隐患。

配电箱

配电箱背后开孔进线,不符合规范要求且对日后维护管理带来较大不利,此类施工应禁止。 配电箱存在问题

配电箱

1、箱内导线配线混乱出线,未按规范要求区分导线颜色,在箱内存在接线,电缆头未处理,箱内电气元件拥挤。

配电箱

2、配电箱内相线颜色不明确区分;箱体开孔不合适,箱内存在导线接头。

配电箱

配电箱

配电箱

配电箱

同一端子上导线连接不应多于2根,防松垫圈等零件应齐全。

配电箱

箱内导线存在接头,箱体开孔不合适,地线颜色选用错误,电缆头处理不合适。

配电箱

二、灯具安装注意事项 灯具设置地线与接地端连接,灯具接地可靠。

灯具

一类灯具应安装接地导线

灯具

施工中未布设地线

灯具

灯具

架空层灯具未设接地导线


接地线应采用黄绿相间色的导线

三、插座开关的安装 1、插座安装应符合下列规定: 1)当不采用安全型插座时,托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m; 2)暗装的插座面板紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁、无碎裂、划伤,装饰帽齐全; 3)车间及试(实)验室的插座安装高度距地面不小于0.3m; 特殊场所暗装的插座不小于0.15m;同一室内插座安装高度一致; 4)地插座面板与地面齐平或紧贴地面,盖板固定牢固,密封良好。


2、照明开关安装应符合下列规定: 1)开关安装位置便于操作,开关边缘距门框边缘的距离0.15~0.2m,开关距地面高度1.3m;拉线开关距地面高度2~3m,层高小于3m时,拉线开关距顶板不小于100mm,拉线出口垂直向下。 2)相同型号并列安装同一室内开关安装高度一致,且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm; 3)暗装的开关面板应紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁、无碎裂、划伤,装饰帽齐全。


3、插座、开关的接线安装注意事项 1)插座、照明回路接地线应由照明配电箱内的保护地线汇流排配出; 2)插座、开关的接地线应连接紧密、可靠,无遗漏,不得串联连接; 3)接地线应采用黄绿相间色的导线; 4)截面积应符合现行标准GB50303规定和设计要求; 5)多股线芯连接金具的规格应与线芯规格适配,不得采用开口端子。 暗装的插座面板紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁,接线良好,接头包扎采用防潮层及电工胶布,密封可靠。

墙壁开关

客房内开关、插座面板平正美观,紧贴墙面,安装尺寸控制较好。

墙壁开关


座接线存在问题



照明灯具开关面板安装未紧贴墙体,表面污染,观感较差。

墙壁开关

墙壁开关

暗装的开关面板应紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁、无碎裂、划伤,装饰帽齐全。

墙壁开关

开关四周尚留有较大缝隙

墙壁开关
