山西配电柜:电气工程的质量控制与施工安全

文章出处:森尚科技(上海)有限公司人气:-发表时间:2017-02-20 00:00:00【
摘要 :

一、电气工程的质量控制

1、施工准备阶段的质量控制

电气工程师不能只停留在按图施工的水平,要全面熟悉设计图纸,努力并善于发现图纸中的不足,及时提出处理意见,对业主而言是维护其利益,对自己也是提高。好的工程质量是由高素质高水平的施工人员完成的,这就要求施工前要对施工队伍及人员进行考核和评估,并调整好技工和普工的比例。电气工程师要根据工程的实际情况编制施工组织设计(施工技术方案)并严格审查,要求有完善的质量保证体系、保证工程质量的各项技术措施,而且应符合经会审的设计图纸及国家现行的有关电气工程的施工及验收规范。对施工班组及人员进行工程的总体技术交底,由于施工人员流动性较大,还要根据工程的进度情况分阶段进行交底。明确现行实用的规范及操作规程和顺序,对工程所需的资料表格及相关技术文件、要求、标准做到心中有数。根据业主及土建工程的总体进度编制电气工程进度计划、人员计划、机具计划并组织落实,工程过程中要根据实际情况及时修改及补充。

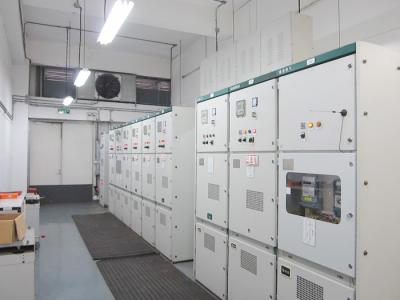

配电箱

2、施工阶段的质量控制

施工中必须根据已会审后的电气设计图纸和有关技术文件,按照国家现行的电气工程施工及验收规范,地方有关工程建设的法规、文件,经审批的施工组织设计(施工技术方案)进行。

①主体施工阶段重点注意以下几个问题:

严把电气管材、线盒的质量关,将不合格材料拒之于工程之外(如镀锌钢管的壁厚,厚管不小于2.5mm,薄管不小于1.5mm,镀锌层应完好,PVC管应采用中型以上,一般采用重型管,必须是阻燃型。

每次进材料都应填报审表,经监理审查同意后方能用于工程)。要特别注意胶水的质量,最好选用与线管同一品牌的胶水,一般都能符合要求,浇注砼时,要求每台输送泵都有电工跟班,及时处理被压坏的线管、线盒。

均压环、避雷带、防雷引下线等对建筑的安全非常重要,是否漏焊,焊接长度及质量是否满足规范及设计要求。每处都要仔细检查,特别是结构转换层,由于柱子主筋调整,防雷引下线容易错焊、漏焊,所以电气工程师要提醒施工人员引起重视,这也是监理检查内容的重点,必须认真检查,确保工程质量。

②安装及调试阶段重点注意以下几个问题:

要求先对配电箱、线盒内压线做样板,布线整齐、压接牢固,多股线搪锡,然后再全面展开,防止做了大量工作后才发现存在的问题,返工困难,而且影响进度。

接地线的连接,接地端子的预留应符合规范要求;

外墙的金属门窗、栏杆防及屋面的金属大件部分防雷作为关键,搞好工序衔接,防止遗漏;

设备外壳接地应完善。要求工作按程序进行。

设备运行调试要按先空载后带负荷、先单体后联动进行;并应先对可调元件如热继电器调整至设计规定值,调试运行还要持续运行规定的时间,验证电气及机械性能的可靠性。

重点检查吊顶内的线路,导线穿管敷设必须符合要求。发电机自启动、与市电切换,双电源末端切换的调试,尽管实施时比较简单,但往往因为太简单、不重视或各工种之间协调不好而出现问题。

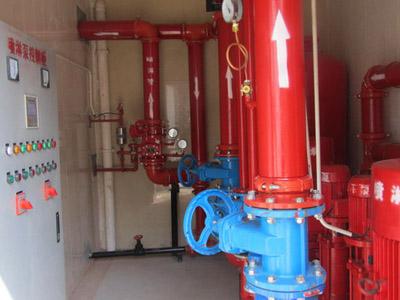

消防泵的控制,因涉及降压起动、现场手动、消防控制室手动、自动起动、备用互投等控制,且往往涉及几家安装调试(供货)单位,很容易发生技术上、协调配合上的问题,加上个别设计存在一些小缺陷,影响调试和验收,电气工程师必须提前熟悉设计图纸及厂家提供的二次线路图、控制原理图,及早发现或预见可能发生的问题,并作出处理。

总之,在施工阶段质量控制方面需注意的细节问题很多,要抓住关键点,重点检查和控制。


二、电气工程的施工安全

要求施工班组每天上班前要根据当天的工作安排进行安全交底,安全工具及设施要落实到位,电气设备要符合有关临时用电的管理规定。

临时安全用电技术措施应包括下列内容:

①临时用电系统一般应采用TN-S供电系统。

它是把工作零线N和专用保护线PE在总供电电源处严格分开的供电系统,也称三相五线制。

它的优点是正常情况下PE专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作。应该特别指出,PE线不许断线,在距离较远的供电干线末端应将PE线做重复接地。

②设置漏电保护器,应坚持三级保护和“一机一闸、一漏一箱”的原则。

漏电保护器的选择应符合国标GB6829—86《漏电电流动作保护器(剩余电流动作保护器)》的要求。

施工现场的总配电箱和分配电箱应至少设置两级漏电保护器,而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合,使之具有分级保护的功能。漏电保护器应装设在配电箱电源隔离开关的负荷侧和分配电箱电源隔离开关的负荷侧。设备的机旁开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。

其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1s。且与其控制的固定式用电设备的水平距离不宜超过3m。


③特殊场所应根据有关要求使用相应安全电压等级供电。安全电压指不戴任何防护设备,接触时对人体各部位不造成损害的电压。

我国国家标准GB3805--83《安全电压》中规定,安全电压值的等级有42、36、24、12、6V五种。

同时还规定:当电气设备采用了超过24V时,必须采取防直接接触带电体的保护措施。

④电气设备的制造、安装及防护、安装位置、配电分级、导线选择及布线、接线等均要符合临时用电规范要求。电气设备应由专人操作及负责维护保养检查,并留有记录。

临时安全用电组织措施应包括下列内容:

①建立临时用电施工组织设计和安全用电技术措施的编制、审批制度,并建立相应的技术档案。

②建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项,并应在技术交底文字资料上履行交底人和被交底人的签字手续,注明交底日期。

③建立安全检测制度。从临时用电工程竣工开始,定期对临时用电工程进行检测,主要内容是:接地电阻值,电气设备绝缘电阻值,漏电保护器动作参数等,以监视临时用电工程是否安全可靠,并做好检测记录。

④建立电气维修制度。加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录,记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。

⑤建立工程拆除制度。建筑工程竣工后,临时用电工程的拆除应有统一的组织和指挥,并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。

⑥建立安全检查和评估制度。施工管理部门和企业要按照JQ59—88《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。

⑦建立安全用电责任制。对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人,并辅以必要的奖惩。

⑧建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训,凡上岗人员必须持有劳动部门核发的上岗证书,严禁无证上岗。
