成套电气二次回路布线工艺!

文章出处:山西森尚电气人气:-发表时间:2016-06-16 00:00:00【
摘要 : 成套电气二次回路布线工艺!


电气行业在进入90年代后,随着社会高速发展,需求量日益旺盛。电气成套设备,比如动力柜,高低压配电箱等,在小区、市政工程、学校、医院等地方广泛使用,成为人们生活中不可缺少的产品。


二次回路,在成套设备中起监测、控制、调节和保护一次回路的作用,是电气成套设备中必不可少的组成部分,二次回路的电气性能,直接影响到成套设备运行的可靠型、安全性。


二次元件的装配工艺、辅料使用,直接影响二次回路的电气性能,从而影响到整套电气设备的性能,二次布线工艺水平,直接影响产品质量。


以往成套厂大多只重视成套设备整体结构,不注重二次线布线工艺,造成产品技术指标良好,但实际使用中可靠性不足。对二次布线工艺的改良,成为提高产品可靠性重要的一步。


基本要求

1、按图准确施工、连线没有错误,保证二次回路正常工作。


2、保证二次线连接牢固可靠,布局上横平竖直,整齐美观。相近元件采用同样的安装及布线方式,便于设备日常的检修与维护。


3、线束布线时,固定线束应横平竖直布置并应捆扎和固定,捆扎间距不宜大于100mm,水平线束固定间距不宜大于300mm,垂直线束固定间距不宜大于400mm。


4、同一列器件的线号读向尽量保持一致。惯例为从左到右,从下到上,从内到外。如下图




5、二次线截面积要求: 单股导线 不小于1.5mm2 多股导线 不小于1.0mm2 弱电回路 不小于0.5mm2 电流回路 不小于2.5mm2 保护接地线 不小于2.5mm2


6、所有二次回路连接导线中间不应有接头,连接头只能位于器件的接线端子或接线端子排上。


7、每个电器元件的接点最多允许接2 根线。每个端子的接线点一般不宜接二根导线,特殊情况时如果必须接两根导线,则连接必须可靠。


8、二次线应远离飞弧元件,并不得防碍电器的操作 。


9、电流表与分流器的连线之间不得经过端子,其线长不得超过3 米。


10、电流回路宜经过试验端子接至测量仪表。


11、多股导线端部应加冷压端头接线。弱电回路中截面面积小于1m㎡的单股导线应采用锡焊或其它合适的方式接线。


12、二次线不得从母线相间穿过。 13、回拉式弹簧端子的联接: 1)硬导线的剥线长度: 10 mm左右 2)软导线应套上线鼻子压紧后后再插到端子,注意铜线芯不要露出线鼻子且要压实。 3)导线插入端子口中,直到感觉到导线已插到底部 ,上部不能露铜 14、屏蔽电缆的连接 ●拧紧屏蔽线至约15 mm 长为上; ●用线鼻子把导线与屏蔽压在一起; ●压过的线回折在绝缘导线外层上; ●屏蔽线采用单端接地

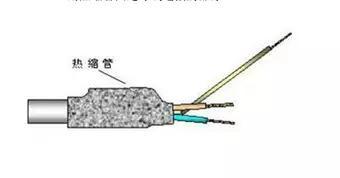

15、用热缩管固定导线连接的部分。
